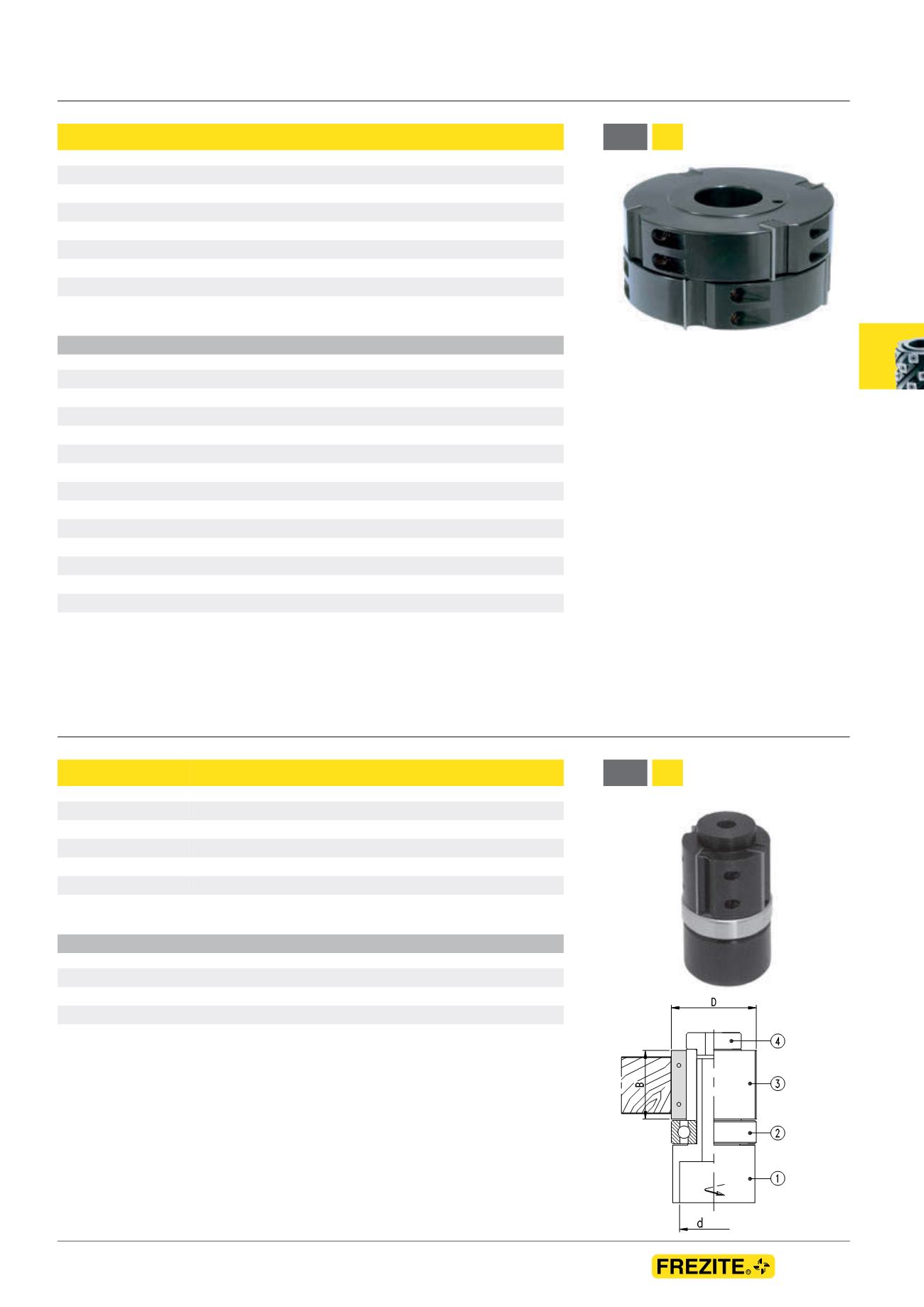

Frezite - Groovers, rebate, planing cutterblocks and cutterheads / Fraises et porte-outils droit - page 17

2
2.17 www.frezite.com
D B d Z n
min.-max. Ref.
80 50 45 4 9600-16000 505.601
100 30 30/35 4 7800-13300 505.101
50 30/35 4 7800-13300 505.102
125 30 35/40/50 4 6200-10600 505.403
50 35/40/50 4 6200-10600 505.404
60 40/50 4 6200-10600 505.415
80 40/50 4 6200-10600 505.416
MAN HW 505
B Dim. Ref.
30 30x12x1,5 750.104
50 50x12x1,5 750.106
60 60x12x1,5 750.107
80 80x13x2,2 750.108
30 707.002.28
50 (D80) 707.001.48
50 707.002.48
60 707.002.58
80 707.002.78
M6x12(D80) 705.533
M8x16 705.542
SW3 706.103
SW4 706.104
1,0 717.302
Nr. D B d Z n
min.-max. Ref.
1 50 50 709.138
2 62 25 701.108
3 62 50 25 4 531.102
4 40 16,5 709.139
1+2+3+4 12400-18000 531.101
B Dim. Ref.
50 50x12x1,5 750.106
707.001.48
M6x12 705.533
SW3 706.103
MAN HW 531
Pin can be removed for individual use.
Goupille amovible pour permettre son utili-
sation individuelle.
Jointing and planing cutterhead
Porte-outils à raboter
Copier cutterhead
Porte-outils à copier
Spare parts - Pièces de rechange
Knife - Plaquette
Clamping wedge - Cale
Screw - Vis
T Wrench- Clé en T
Adjusting gauge - Calibre de réglage
Spare parts - Pièces de rechange
Knife - Plaquette
Clamping wedge - Cale
Screw - Vis
T Wrench- Clé en T
