Frezite - Tooling for doors and windows production - Outillage pour portes et fenêtres - page 41

5
5.41 www.frezite.com
054
MEC HS
HW
D B d Z V Tmax.
n
min.-max. Ref. HS Ref. HW
250 18 50 3 3 90 3100-5300 ■ 054.251 • 054.151 •
24 50 3 3 90 3100-5300 ■ 054.252 • 054.152 •
30 50 3 3 90 3100-5300 ■ 054.253 • 054.153 •
40 50 3 3 90 3100-5300 ■ 054.254 • 054.154 •
250 18 50 3 3 90 3100-5300 ■ 054.201 • 054.101 •
24 50 3 3 90 3100-5300 ■ 054.202 • 054.102 •
30 50 3 3 90 3100-5300 ■ 054.203 • 054.103 •
40 50 3 3 90 3100-5300 ■ 054.204 • 054.104 •
300 18 50 3 3 115 2600-4400 ■ 054.651 • 054.551 •
24 50 3 3 115 2600-4400 ■ 054.652 • 054.552 •
30 50 3 3 115 2600-4400 ■ 054.653 • 054.553 •
40 50 3 3 115 2600-4400 ■ 054.654 • 054.554 •
300 18 50 3 3 115 2600-4400 ■ 054.601 • 054.501 •
24 50 3 3 115 2600-4400 ■ 054.602 • 054.502 •
30 50 3 3 115 2600-4400 ■ 054.603 • 054.503 •
40 50 3 3 115 2600-4400 ■ 054.604 • 054.504 •
320 18 50 3 3 125 2400-4100 ■ 054.851 • 054.751 •
24 50 3 3 125 2400-4100 ■ 054.852 • 054.752 •
30 50 3 3 125 2400-4100 ■ 054.853 • 054.753 •
40 50 3 3 125 2400-4100 ■ 054.854 • 054.754 •
320 18 50 3 3 125 2400-4100 ■ 054.801 • 054.701 •
24 50 3 3 125 2400-4100 ■ 054.802 • 054.702 •
30 50 3 3 125 2400-4100 ■ 054.803 • 054.703 •
40 50 3 3 125 2400-4100 ■ 054.804 • 054.704 •
055
MEC HS
HW
D B d Z T
max.
n
min.-max. Ref. HS Ref. HW
250 8 50 3 90 3100-5300 055.401 • 055.301 •
10 50 3 90 3100-5300 055.402 • 055.302 •
12 50 3 90 3100-5300 055.417 • 055.317 •
15 50 3 90 3100-5300 055.404 • 055.304 •
272 8 50 3 100 2800-4900 055.405 • 055.305 •
10 50 3 100 2800-4900 055.406 • 055.306 •
12 50 3 100 2800-4900 055.407 • 055.307 •
15 50 3 100 2800-4900 055.408 • 055.308 •
280 8 50 3 105 2800-4700 055.409 • 055.309 •
10 50 3 105 2800-4700 055.410 • 055.310 •
12 50 3 105 2800-4700 055.411 • 055.311 •
15 50 3 105 2800-4700 055.412 • 055.312 •
302 8 50 3 115 2600-4400 055.413 • 055.313 •
10 50 3 115 2600-4400 055.414 • 055.314 •
12 50 3 115 2600-4400 055.415 • 055.315 •
15 50 3 115 2600-4400 055.416 • 055.316 •
■ ■ sup.
■ ■ inf.
■ Top cutting position.
Position de coupe supérieure.
■ Bottom cutting position.
Position de coupe inférieure.

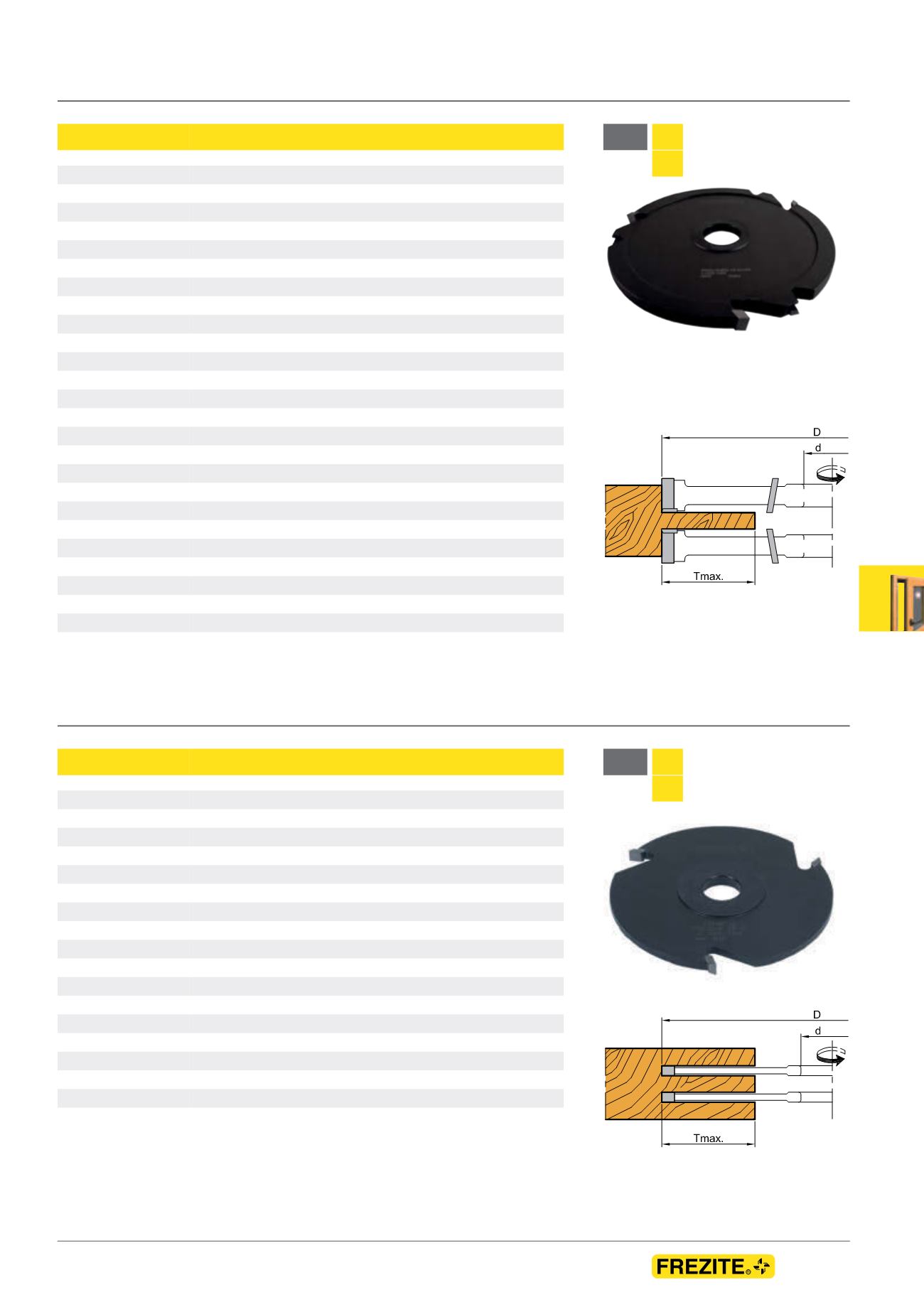

Tenoning cutterblock
Fraise à tenonner
Tenoning cutterblock
Fraise à tenonner
• Under request - Sur demande
• Under request - Sur demande
