Shrink Fit

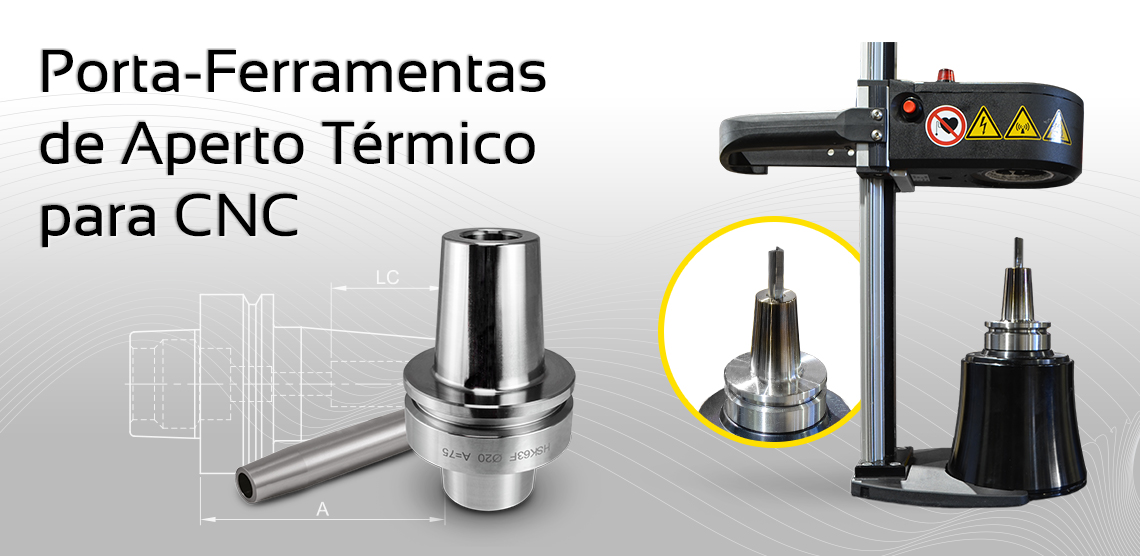

Porta ferramentas de Aperto Térmico para CNC

ALTA PRECISÃO E ESTABILIDADE PARA EXCELENTES ACABAMENTOS

O sistema de aperto térmico shrink-fit utiliza uma tecnologia de aquecimento indutivo para fornecer uma melhor fixação e elevada concentricidade da ferramenta. Uma solução que assegura maior estabilidade da ferramenta para melhores acabamentos de superfície em velocidades de avanço elevadas, aumentando a vida útil da ferramenta.



Aplicações
  • Porta-ferramentas térmico de alta precisão para montar ferramentas de encabadouro. Para equipamentos CNC em operações de fresagem exigentes (exemplo: nesting).

Vantagens
  • Maior transferência de torque
  • Maior segurança (equilibrado para 30 000 rpm)
  • Desempenho otimizado da ferramenta
  • Maior concentricidade e estabilidade da ferramenta
  • Acabamento de elevada qualidade
  • Maior velocidade de corte
  • Velocidades de avanço elevadas
  • Design compacto e sólido sem usar peças de desgaste
  • Rotação direita ou esquerda
  • Fácil limpeza/manutenção (vida prolongada)
  • Excelente relação preço/performance


d D LC A S Ref.
10,0 24 40 75 HSK 63F A726.010.140.60
12,0 24 40 75 HSK 63F A726.012.140.60
12,7 24 40 75 HSK 63F A726.912.140.60
14,0 27 44 75 HSK 63F A726.014.144.60
16,0 27 44 75 HSK 63F A726.016.144.60
18,0 33 45 75 HSK 63F A726.018.145.60
20,0 33 45 75 HSK 63F A726.020.145.60
25,0 36 52 75 HSK 63F A726.025.152.60





Thermo Length Increasers:

Lt(A) L1 L2 L3 M d1 d2 Dv Ref.
150 16 --- 16 M5 4 10 20 A726.004.150.20
150 20 --- 20 M6 5 10 20 A726.005.150.20
150 36 10 26 M5 6 10 20 A726.006.150.20
150 36 10 26 M6 8 12 20 A726.008.150.20
150 42 10 32 M6 10 14 20 A726.010.150.20
150 47 10 37 M10 12 16 20 A726.012.150.20
